草莓视频色色官网,草莓视频APPIOS下载,草莓APP下载国产在线,草莓污视频网站在线观看

草莓视频APPIOS下载體清洗具有易於控製、無汙染操作和無廢物輸出等優點。該技術能夠有效去除不鏽鋼金屬表麵的氧化物、油脂和灰塵等汙染物,實現徹底清潔並提高表麵純度。在清洗過程中,草莓视频APPIOS下载體中的高能粒子與表麵汙染物發生化學反應。這些反應將有機和無機汙染物轉化為氣體或其他揮發性物質。此外,草莓视频APPIOS下载體中的高能電子和離子與表麵汙染物進行直接的物理碰撞,產生衝擊力,有效去除附著在材料表麵的汙染物。

草莓视频APPIOS下载清洗不鏽鋼

大氣草莓视频APPIOS下载清洗機如圖1（a）所示。該裝置由草莓视频APPIOS下载體發生器、高頻高壓電源、供氣裝置和可移動平台組成。產生的草莓视频APPIOS下载體如圖1(b)所示,通過更換噴頭可以將草莓视频APPIOS下载體直徑調節至30~110mm之間。清洗樣品材料是304不鏽鋼,直徑為30mm,厚度為3mm,表麵粗糙度為3.2μm。草莓视频APPIOS下载體噴嘴與電極表麵之間的距離設定為20mm。在實驗之前,使用濃度為99%的酒精對樣品進行初步清洗,然後使用草莓视频APPIOS下载體噴嘴進行清洗。在清洗過程中,將樣品放置在可移動平台上,以1.25cm/s的速度前後移動12.5cm的距離。在保持其他實驗條件不變的情況下,通過分析草莓视频APPIOS下载體清洗前後不鏽鋼電極表麵的潤濕性，研究了草莓视频APPIOS下载體清洗時間對電極表麵親水性能影響。

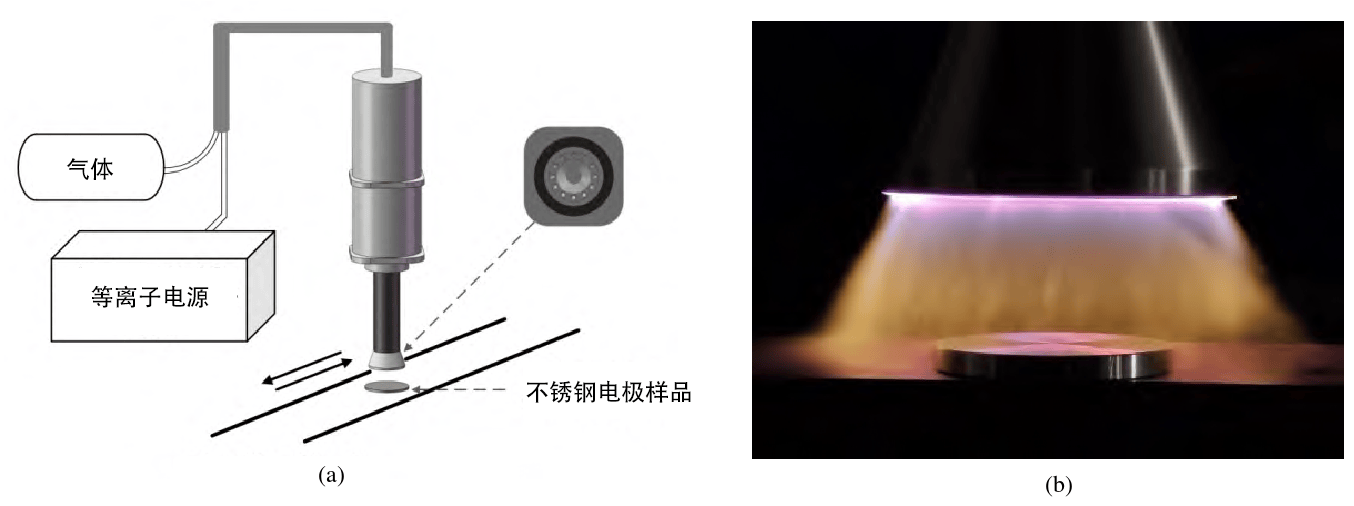

圖1 大氣草莓视频APPIOS下载清洗裝置和草莓视频APPIOS下载體清洗不鏽鋼圖片

草莓视频APPIOS下载體清洗前後不鏽鋼表麵水接觸角變化規律

圖2為未經處理的不鏽鋼電極表麵水接觸角測量結果,水接觸角為73.28°,圖3為不同清洗時間下不鏽鋼電極表麵的水接觸角變化趨勢。從圖10中可以觀察到,在550W放電功率下,經過草莓视频APPIOS下载清洗後,不鏽鋼表麵的水接觸角顯著減小,從73.28°降至29.31°,在清洗1min時達到最小值,隨後逐漸增大至55.45°。這表明在550W放電功率下,不鏽鋼表麵上達到最小水接觸角所需的草莓视频APPIOS下载體清洗時間為1min。隨著清洗時間的延長,不鏽鋼電極表麵上的水接觸角呈現出先減小後增大的變化趨勢,表明不鏽鋼電極表麵的潤濕性先增強後減弱。

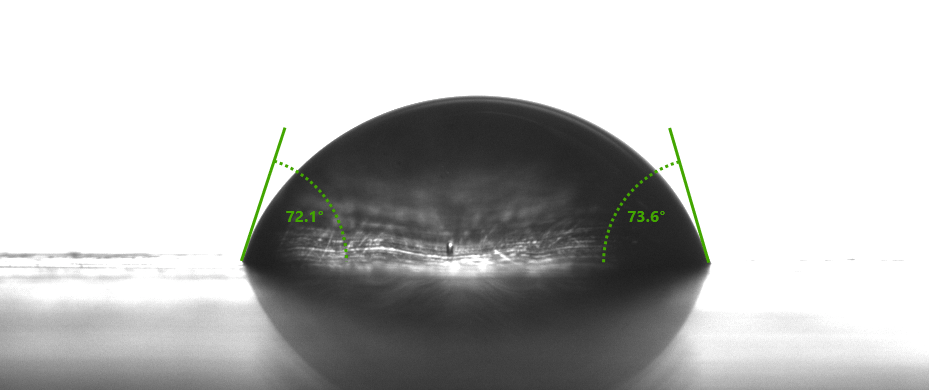

圖2 未經草莓视频APPIOS下载清洗的不鏽鋼電極表麵的水接觸角

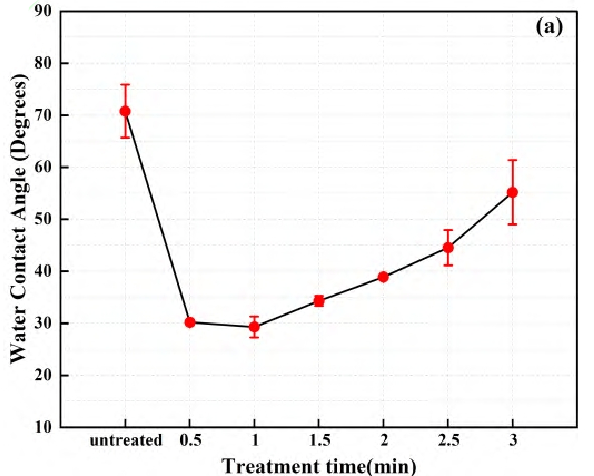

圖3 草莓视频APPIOS下载體清洗前後不鏽鋼電極表麵水接觸角的變化趨勢

草莓视频APPIOS下载清洗提高不鏽鋼電極親水性原理分析

已有研究表明金屬表麵潤濕性能的變化主要是受到羥基(-OH)和羰基(O-C=O)等親水官能團的影響。

草莓视频APPIOS下载清洗對不鏽鋼電極表麵親水性有顯著的提高和改善,其原因主要是:草莓视频APPIOS下载體中具有大量的正負離子、自由基、激發態分子等多種活性離子,通過撞擊將不鏽鋼極板表麵的原子或附著材料表麵的原子打掉,清除表麵原有的汙染物和雜質,而且會產生刻蝕效應,在不鏽鋼表麵形成細小的凹坑,增大了試樣的比表麵積,提高試樣表麵的潤濕性能,同時多種活性離子的撞擊會使試樣表麵的原有的化學鍵產生斷裂,而草莓视频APPIOS下载體中的一些極性官能團與不鏽鋼表麵的元素形成新的化學鍵,不鏽鋼的表麵自由能提高對不鏽鋼表麵起到改性和活化的作用，從而顯著提高了不鏽鋼電極表麵的親水性。

草莓视频APPIOS下载體射流中的活性粒子會影響不鏽鋼電極的表麵性能,特別是其潤濕性。當汙染物覆蓋不鏽鋼電極表麵時,會形成顯著的能量屏障,阻礙液體滲透。草莓视频APPIOS下载體清洗有效地去除了這些汙染物,從而提升了不鏽鋼電極表麵的潤濕性。草莓视频APPIOS下载體中的高能粒子與不鏽鋼電極表麵的汙染物(如油脂、灰塵、氧化物等)相互作用,促使表麵親水性官能團的暴露或生成,從而降低了水接觸角。
