草莓视频色色官网,草莓视频APPIOS下载,草莓APP下载国产在线,草莓污视频网站在线观看

PA6(聚酰胺6)是一種在工業領域大範圍應用的重要材料,但由於材料表麵具有非極性的特點,在膠粘劑、塗料或印刷工藝中可能難以實現牢固的粘結。通過對PA6表麵進行改性,提高其表麵自由能,能夠有效改善材料表麵潤濕性和粘附性能。

火焰處理,化學處理和草莓视频APPIOS下载體清洗這三種方法是PA6表麵改性的主要方法,這些方法通過不同機製改善材料表麵的極性、潤濕性和粘附性能。其中,大氣草莓视频APPIOS下载體清洗是由射流反應室中通過大氣壓高壓放電產生的草莓视频APPIOS下载體,以高速從噴嘴噴射到待處理部件的表麵,通過蝕刻、清潔、表麵活化和交聯等不同方式對材料表麵進行修飾。與其他處理方式相比,草莓视频APPIOS下载體清洗具有非接觸、溫和和高精度的特點,避免了化學試劑對環境的汙染以及火焰溫度過高造成的熱損傷,廣泛應用於塗覆、粘接及複合材料的製備領域。

本文使用大氣草莓视频APPIOS下载清洗機對PA6表麵進行改性,如圖1所示,設備包括草莓视频APPIOS下载發生器,草莓视频APPIOS下载旋轉噴槍及三軸運動樣平台,可以通過改變噴槍的工作高度,噴槍的移動速度及草莓视频APPIOS下载發生器的工作功率來精確控製草莓视频APPIOS下载體處理的時間與強度,從而獲得不同SFE值的PA6樣品。

在草莓视频APPIOS下载體清洗後,使用不同張力大小的達因筆對PA6表麵自由能進行表征,如圖2所示,未經處理的PA6表麵自由能較低,達因筆留下的痕跡表現為明顯的不連續狀態,表明表麵潤濕性較差;隨著草莓视频APPIOS下载處理強度增加,PA6表麵自由能逐漸提高,達因筆痕跡變得連續且均勻,說明表麵潤濕性顯著改善。試驗中具體處理參數及對應表麵自由能值如表2所示。

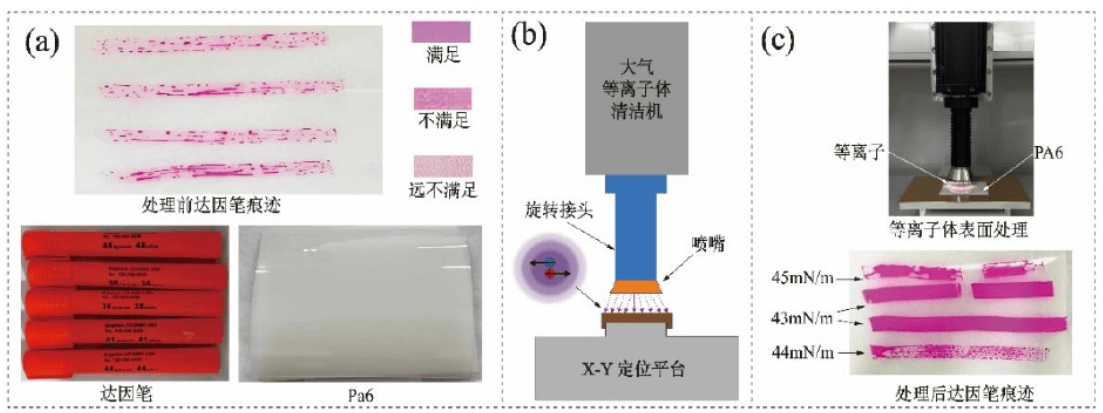

圖2 PA6表麵草莓视频APPIOS下载清洗處理及SFE表征

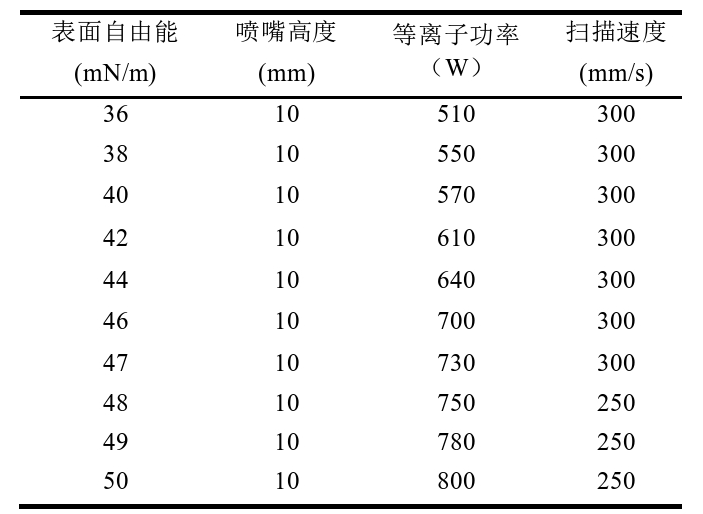

表2 具體處理參數及對應SFE

為了進一步探究表麵自由能變化對PA6表麵微觀形貌的影響,利用3D激光共焦顯微鏡對部分SFE下的PA6樣品表麵進行觀察與定量分析。圖3為不同SFE的PA6樣件在激光共焦3D測量顯微鏡下的觀察圖像。從PA6表麵聚焦變化掃描圖3(a)中可以看出,未經處理的PA6表麵較為平整,但存在少量的微小缺陷,隨著PA6表麵自由能(SFE)的不斷提升,PA6表麵逐漸形成不規則的凸起和凹陷結構,微觀形貌變得粗糙且複雜。當表麵自由能達到50mN/m時,PA6表麵呈現出更為均勻、密集的微觀結構,表麵整體更加平滑且致密。圖3(b)和(c)的三維形貌進一步揭示了PA6表麵粗糙度的變化趨勢:未經處理的PA6表麵粗糙度較低,Sa為1.42μm,但存在局部微孔狀凹陷;經過草莓视频APPIOS下载清洗,表麵粗糙度隨著表麵自由能的增加而逐漸升高,42mN/m和44mN/m條件下,粗糙度分別達到4.92μm和5.16μm,表麵出現較明顯的凸起與凹陷結構;當表麵自由能進一步提高到50mN/m時,粗糙度達到6.01μm,表麵凸起和凹陷的數量及密度增加,同時高度和深度也增加。這種變化導致固液界麵之間的接觸麵積增大,即一種材料填充到另外一種材料的表麵溝壑中,形成機械錨合的狀態,改善了PA6表麵的液體親和性,進而改善了與其他材料的界麵粘接強度。

草莓视频APPIOS下载清洗通過去除PA6表麵有機汙染物、引入極性活性基團，並在微觀層麵形成一定粗糙化結構，提高表麵能、潤濕性及機械咬合作用，從而顯著增強膠粘界麵的結合強度與附著力。
