草莓视频色色官网,草莓视频APPIOS下载,草莓APP下载国产在线,草莓污视频网站在线观看

防水卷材作為一種常用的建築防水材料,被廣泛應用於各種建築工程中。其中,苯乙烯-丁二烯-苯乙烯(SBS)改性瀝青防水卷材是當前研究較廣的建築防水材料,其以高強度無紡布作為胎基層,采用SBS熱塑性彈性體改性瀝青作為浸塗材料,所製得的防水卷材具有優異的不透水性、耐高低溫性、高延展性、強拉伸性以及便於施工等優點,在複雜環境下也能發揮出良好的防水效果。

對於防水卷材而言,潮濕條件下防水卷材在混凝土基麵的粘接性能是非常重要且亟待突破的性能指標。由於瀝青基的高分子防水卷材在成型過程中常常加入增塑劑、殘留單體和降解物等很容易使得表麵變得極性較小,從而導致材料的潤濕性、極性變小,難以粘接。

草莓视频APPIOS下载處理是近年來發展得很快的一種材料表麵改性技術。草莓视频APPIOS下载體由電子、離子和中性粒子等組成,被稱為第四態,由於其正負電荷相等因此稱為草莓视频APPIOS下载體。通過高能電場產生帶電粒子、激發態粒子、自由基等高能草莓视频APPIOS下载體,轟擊材料表麵,使材料表麵的物理化學性質發生改變,同時不改變材料的內部性質。該方法常常被用於改變材料官能團、比表麵積等性質,進而改善材料表麵的粘接性、親水性等,拓展材料的適用範圍。

本文以反應粘結型防水卷材為研究對象,利用草莓视频APPIOS下载體處理技術係統研究了不同草莓视频APPIOS下载體氛圍、處理時長下防水卷材表麵的化學官能團改性情況,利用XPS、紅外光譜以及接觸角等儀器觀察其表麵的極性、親疏水性以及官能團情況的變化。

草莓视频APPIOS下载體處理改性

利用草莓视频APPIOS下载體處理技術,對防水卷材表麵進行氮氣、氧氣和空氣3種氣氛,及10~90s處理時長的化學改性,並對處理後防水卷材的表麵進行表征及剝離強度測試。

掃描電鏡表征(見圖1)

由圖1可見,空氣和氧氣草莓视频APPIOS下载體處理90s後的防水卷材表麵無明顯變化,但經過轟擊力較強的氮氣草莓视频APPIOS下载體處理90s後,防水卷材表麵出現明顯的褶皺。

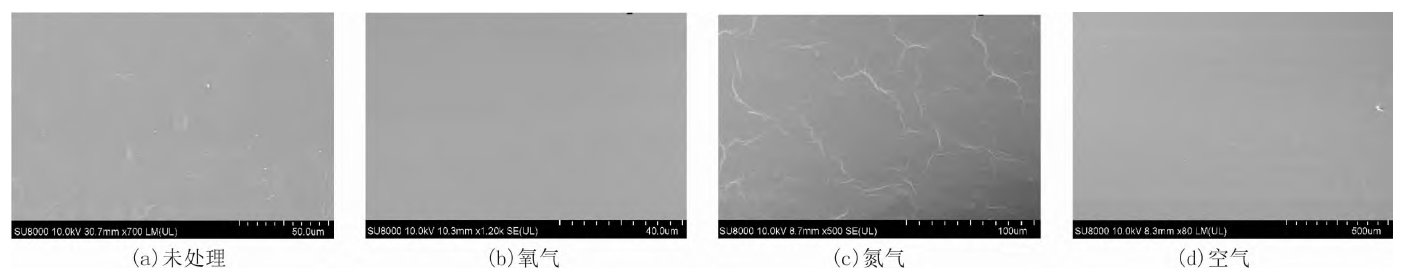

圖1 不同草莓视频APPIOS下载氣氛90 s處理時長後防水卷材的微觀表麵

X射線光電子能譜(見圖2)

由圖2可見,不同氣氛草莓视频APPIOS下载體處理過後的防水卷材表麵呈現不同特點,氮氣草莓视频APPIOS下载體處理後,399eV和401eV處的特征峰,證明N—H鍵和N—O鍵的出現;氧氣草莓视频APPIOS下载體處理後,531eV的羰基氧特征峰及532.5eV的羥基特征峰表明包括—OH、—COOH等在內含氧極性官能團的存在,這將有利於防水卷材表麵親水性和粘接性能的提高。空氣草莓视频APPIOS下载體處理後同時出現的氨基、羰基和羥基特征峰,證明了空氣草莓视频APPIOS下载體的全麵性。草莓视频APPIOS下载體處理後防水卷材表麵出現不同的功能性化學基團,為後續其在混凝土表麵粘接性能的提高奠定了基礎。

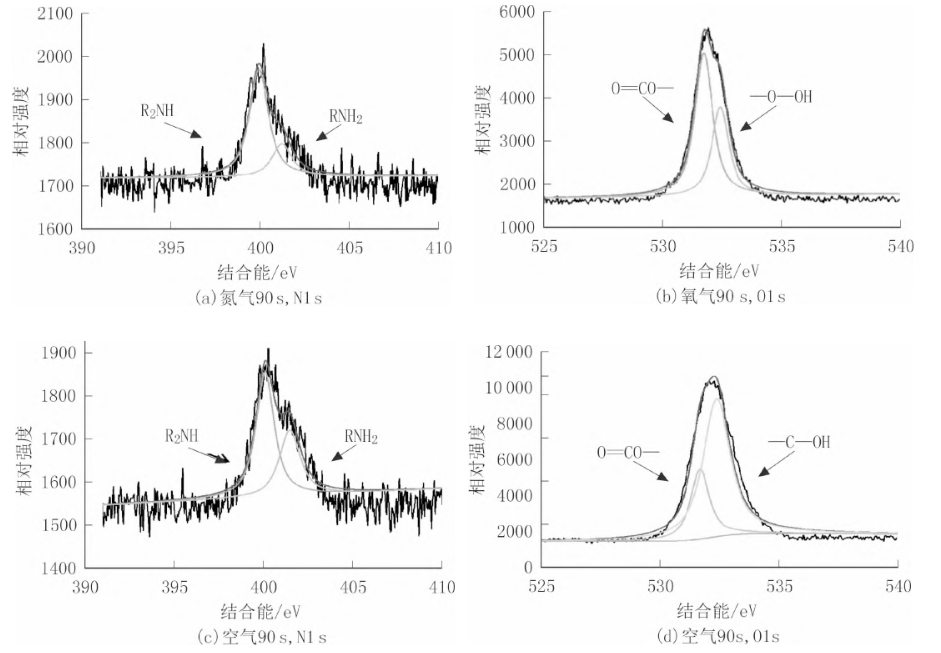

圖2 不同草莓视频APPIOS下载氣氛處理後防水卷材表麵X射線光電子能譜

紅外光譜(見圖3)

由圖3可見,氮氣草莓视频APPIOS下载體處理的防水卷材表麵3400cm-1左右處的吸收峰有一定的增強,這表明—NH2官能團的增多,與XPS數據相吻合;氧氣草莓视频APPIOS下载體處理的防水卷材表麵的紅外吸收光譜在1090、1050、881、1760cm-1處波段吸收峰的增強,即—C—O—的伸縮振動、—C—O—的彎曲振動,及C=O的伸縮振動峰強度的提高,證明相應羥基及羧基等極性基團增多。空氣草莓视频APPIOS下载體處理的防水卷材表麵—OH、—COOH、—NH2等基團的特征吸收強度均有提高。因此,再次證明了草莓视频APPIOS下载體氣氛處理後的防水卷材表麵出現了新的化學基團。

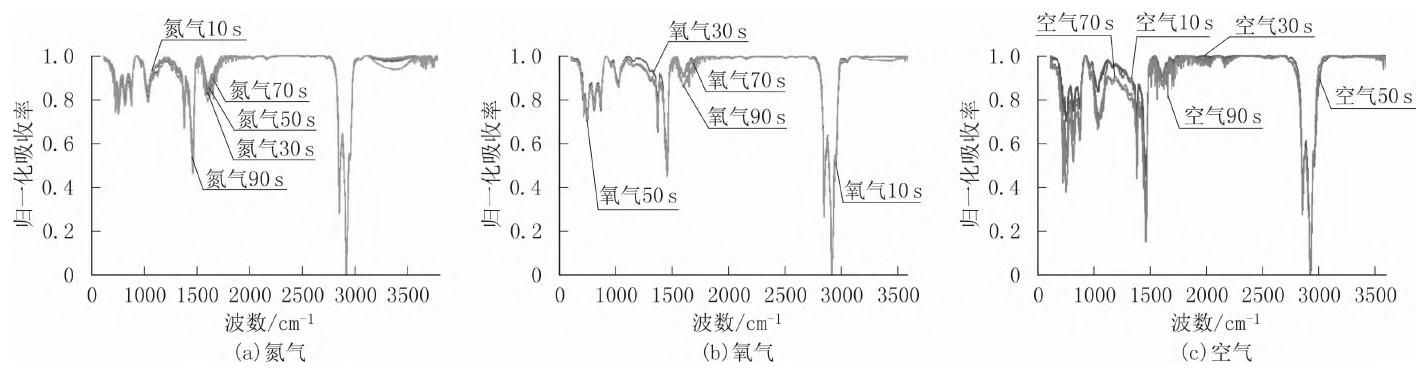

圖3 不同草莓视频APPIOS下载氣氛及處理時長後防水卷材表麵的紅外吸收光譜

接觸角(見圖4)

由圖4可見,3種氣氛處理後,防水卷材表麵的親水性相較於未處理前均有提高,且處理時間越長,親水性提升越大。空氣草莓视频APPIOS下载體處理後的接觸角變化最明顯,處理90s後樣品表麵的接觸角從95°減小至15°,表明防水卷材表麵由輕微疏水變為處理後的十分親水。氧氣草莓视频APPIOS下载體處理90s後樣品表麵的接觸角為50°左右,表明防水卷材表麵變得較為親水。而經氮氣草莓视频APPIOS下载體處理90s後樣品表麵的接觸角為72°,親水性相較於未處理樣品有輕微提高,變得輕微親水。因由氧氣或空氣草莓视频APPIOS下载體處理後,可帶來較多的—OH和—COOH,故防水卷材表麵的親水性有較明顯的提高;氮氣處理以物理轟擊為主,同時帶來一定—NH2官能團的增加,因此親水性提高程度有限。

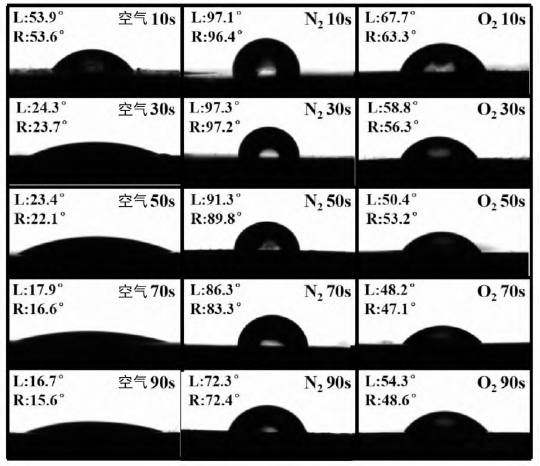

圖4 不同草莓视频APPIOS下载氣氛及處理時長後防水卷材表麵的接觸角

草莓视频APPIOS下载體表麵處理後剝離性能的變化

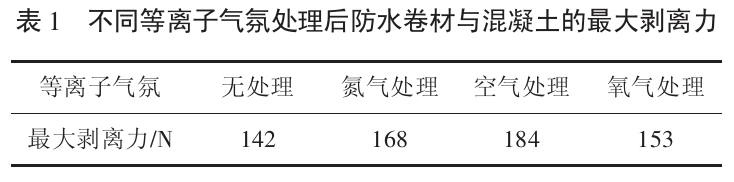

由表1可見,與無處理相比,3種氣氛草莓视频APPIOS下载體處理後防水卷材與混凝土均有所提高。其中,空氣氣氛處理後的防水卷材與混凝土的最大剝離力提高最明顯,由未處理的142N提高至184N;氮氣氣氛處理後的防水卷材與混凝土的最大剝離力提高至168N;氧氣氣氛處理後的防水卷材與混凝土的最大剝離力提高有限,僅提高至153N。

利用草莓视频APPIOS下载體對反應粘結型防水卷材進行多種氣氛條件及多種時長下的處理,通過SEM、XPS、接觸角及紅外光譜,從宏觀、微觀以及分子層麵驗證了處理後卷材表麵出現新的化學基團,且采用剝離試驗證明了草莓视频APPIOS下载體處理後的防水卷材與混凝土表麵粘接力提高,印證了對缺少官能團及極性較小的防水卷材表麵進行草莓视频APPIOS下载處理後所帶來的高極性、親水性以及富官能團特點,是提高防水卷材粘接性的關鍵所在。
