草莓视频色色官网,草莓视频APPIOS下载,草莓APP下载国产在线,草莓污视频网站在线观看

在碳紙的製備過程中,浸漬樹脂是非常關鍵的一步,它可填充碳纖維間的空隙,提高纖維間的結合力,對於保證氣體擴散層支撐層的導電性、機械強度以及耐腐蝕性有著關鍵影響,傳統醇溶性酚醛樹脂因為有良好的浸潤性和成膜性,以及與碳纖維優異的結合力而被廣泛應用,不過醇溶性酚醛樹脂在生產以及使用過程中會釋放揮發性有機物(VOCs),對環境和人體健康造成潛在危害。隨著環保法規越來越嚴格以及可持續發展理念的推廣,開發環境友好的替代材料成為必然趨勢,水性酚醛樹脂作為一種環境友好型樹脂,有低VOCs排放、安全無毒、不易燃易爆等優點,被認為是替代醇溶性酚醛樹脂的理想選擇。

然而,水性酚醛樹脂在實際應用中麵臨著技術挑戰,比如高表麵張力和粘度特性致使其在浸潤碳纖維方麵存在缺陷,影響碳纖維紙浸漬樹脂溶液的均勻性。此外碳纖維紙中的碳纖維由於有一定的石墨化程度而表現出疏水性,會加劇水性酚醛樹脂溶液在碳纖維紙上分布不均勻的問題,針對水性樹脂的浸潤性缺陷，可以在浸漬樹脂溶液前對碳纖維紙進行草莓视频APPIOS下载體親水處理。該處理技術旨在精準調控碳纖維表麵親疏水性,顯著提升其對水性酚醛樹脂的親和力與潤濕性,從而有效促進樹脂溶液在碳纖維紙內部的均勻滲透與分布。同時,在樹脂溶液中引入鱗片石墨,以協同提升碳紙的導電性能。

草莓视频APPIOS下载體處理

草莓视频APPIOS下载體(plasma是由大量自由電子、離子及中性粒子組成的宏觀準電中性電離氣體態,作為區別於固態、液態和氣態的物質第四態,其動力學行為主要受電磁力支配。低溫草莓视频APPIOS下载體是一種典型的非平衡態草莓视频APPIOS下载體,其電子溫度遠高於重粒子溫度,體係整體可維持在接近室溫狀態.該技術憑借其獨特的低溫特性(避免熱損傷)、高能量效率、豐富的活性粒子(如自由基、激發態分子以及高度可控的工藝參數(如功率、氣壓、氣體組分等),在材料改性領域展現出廣泛的應用潛力與傳統高溫固相、化學摻雜或濕化學刻蝕方法相比,低溫非平衡草莓视频APPIOS下载體通過在近表層瞬時產生高活性自由基和可控離子轟擊,在避免整體熱損傷的前提下實現快速親水改性。

草莓视频APPIOS下载體誘導孔隙結構精細化與樹脂均勻分布

碳纖維紙的孔隙結構以及樹脂分布的均勻程度,會對氣體擴散層的性能產生直接的決定性作用。參照圖1可看出,醇性酚醛樹脂體係有較低的表麵張力以及出色的潤濕性,在碳纖維表麵形成了連續且均勻的包覆層如圖1(a),纖維間隙填充得較為致密,孔隙分布也比較合理。與之形成明顯反差的是,水性酚醛樹脂體係由於表麵張力較高,並且與具有一定石墨化程度的碳纖維親和性較弱,出現了十分突出的浸潤缺陷:樹脂局部團聚以及纖維裸露區域同時存在如圖1(b),致使孔隙分布雜亂,給後續氣體擴散層的氣體傳質以及導電性埋下了隱患。

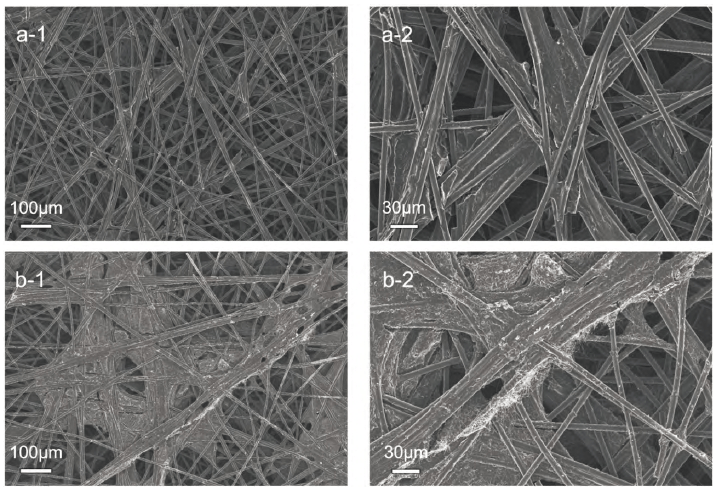

圖1 采用不同酚醛樹脂體係的碳紙SEM圖(a:醇性酚醛，b:水性酚醛）

為了突破水性樹脂的浸潤難題,本研究創新性地引入了草莓视频APPIOS下载體親水預處理。從圖2可以看到,未經過預處理的樣品呈現出較大的樹脂分布缺陷:表麵存在十分突出的樹脂團聚體,同時還伴有局部區域樹脂覆蓋不足,甚至出現纖維裸露的情況,形成了空洞,大量樹脂團聚在碳纖維紙表麵,會使樹脂在垂直方向上呈現出強烈的梯度分布——表麵過度富集,而內部滲透不足,碳紙表麵孔隙分布雜亂,這無疑會削弱反應氣體的有效擴散。

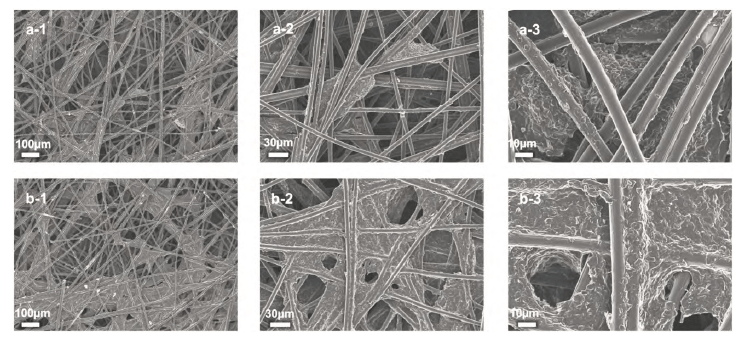

圖2 草莓视频APPIOS下载體預處理前後石墨化碳紙SEM圖 (a:原紙預處理,b:原紙未預處理)

相比之下,經草莓视频APPIOS下载體親水預處理的樣品的形貌特征得到顯著改善如圖2(a)。水性樹脂溶液在表麵鋪展更均勻,且浸入碳紙內部,有效填充了纖維間的空隙,將大孔轉化為中小孔。這種均勻的浸漬狀態,在後續經固化、碳化、石墨化工藝處理後,可促成貫穿碳紙內部、更連續且均勻的三維導電網絡結構的形成。

綜上所述,草莓视频APPIOS下载體處理通過精準調控碳纖維紙表麵性質,根本性緩解了水性樹脂的浸潤缺陷,實現樹脂分布均勻化、孔隙結構精細化兩大協同效應,為後續性能提升奠定結構基礎。
