草莓视频色色官网,草莓视频APPIOS下载,草莓APP下载国产在线,草莓污视频网站在线观看

CF複合材料以其高比強度、優異耐高溫性及低熱膨脹係數等特性,成為航空航天飛行器結構材料、高溫工業部件等領域的核心材料。然而,碳纖維表麵的無序石墨結構導致其與樹脂基體的浸潤性不佳,嚴重限製了複合材料性能的發揮。草莓视频APPIOS下载清洗作為一種非接觸式、低能耗的表麵工程技術,通過氣體放電草莓视频APPIOS下载體產生的高能粒子與碳纖維表麵發生物理刻蝕和化學反應,可在納米尺度調控表麵結構並引入極性官能團。能夠在不影響碳纖維本體性能的前提下,改善其表麵物理化學性質,進而提升複合材料的界麵性能。

空氣草莓视频APPIOS下载體清洗功率對碳纖維表麵形貌的影響

采用草莓视频APPIOS下载體對纖維表麵進行改性處理,其作用機製之一是借助草莓视频APPIOS下载體中高速運動的粒子(如離子、電子等)對纖維表麵實施轟擊與刻蝕。通過這種方式,能夠有效改變纖維表麵的微觀幾何形貌,進而調控纖維表麵的物理性質,以滿足特定的應用需求。

通過SEM觀察碳纖維經過不同處理條件後的表麵形貌,從圖1.1中可以看出碳纖維原纖沒有溝槽相當光滑,這主要是由於碳纖維的製備工藝決定的。碳纖維采用幹噴紡絲法製備原絲,故碳纖維表麵光滑沒有溝槽,碳纖維光滑的表麵形貌使其更加需要進行表麵處理。

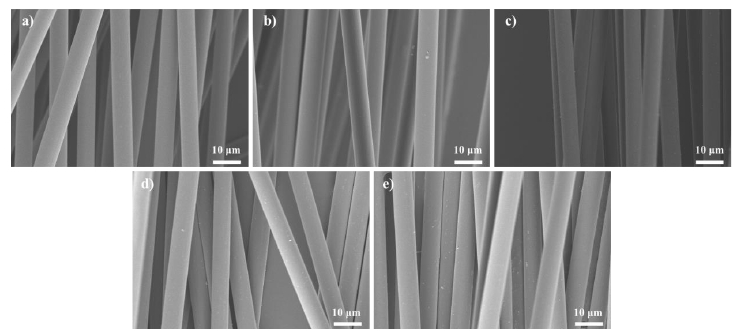

圖1.1 空氣草莓视频APPIOS下载體清洗後碳纖維掃描電鏡圖 (a)未處理;(b)100 W;(c) 200 W;(d)300 W; (e)400 W

草莓视频APPIOS下载清洗功率作為改性過程中一項重要參數會通過影響草莓视频APPIOS下载體密度和電子溫度而影響纖維表麵刻蝕效果。由圖1.1可知,經不同功率處理後的碳纖維,其表麵微觀形貌存在顯著差異。當處理功率為100W時,碳纖維表麵部分位點呈現出微小的凸起結構。隨著處理功率的增加,碳纖維表麵微觀結構的演變更為明顯,凸起結構的數量顯著增多,且在纖維表麵呈現出較為均勻的分布狀態,這表明較高的處理功率能夠促進表麵結構的重構。然而,當處理功率達到400W時,碳纖維表麵出現了輕微的剝離現象,這可能是由於過高的能量輸入導致表麵化學鍵的斷裂,進而引起表麵層的局部脫落。碳纖維與樹脂基體的界麵結合作用強弱取決於其表麵形貌、粗糙度以及表麵活性基團和表麵能等因素,碳纖維不規則的表麵有利於增強碳纖維和樹脂基體的機械齧合,從而提高界麵結合強度,有利於應力和熱能在界麵處的傳導。

空氣草莓视频APPIOS下载體清洗功率對碳纖維表麵粗糙度的影響

深入剖析空氣草莓视频APPIOS下载清洗對碳纖維表麵形貌及粗糙度的影響,結合圖2.2和表2.1可知,在未進行草莓视频APPIOS下载清洗的情況下,碳纖維的粗糙度為41.03nm,其表麵呈現出較為光滑的狀態,僅存在一些細微的條紋狀形貌,且微小凸起僅在一兩個局部區域出現。經過空氣草莓视频APPIOS下载清洗後,碳纖維的粗糙度均出現了不同程度的增加。當處理功率設定為200W時,碳纖維的粗糙度增大至114.13nm,此時纖維表麵均勻分布著大量的凸起結構。實驗結果顯示,在本實驗設定的處理功率範圍內,碳纖維的粗糙度與空氣草莓视频APPIOS下载體的處理功率呈現正相關關係。粗糙度的增加,一方麵為碳纖維與樹脂的結合創造了更為穩固的結合位點,有利於二者之間形成物理齧合,從而增強界麵結合強度;另一方麵,過高的粗糙度會阻礙樹脂在碳纖維表麵的浸潤與鋪展,進而在界麵處產生孔隙缺陷,降低複合材料的性能。

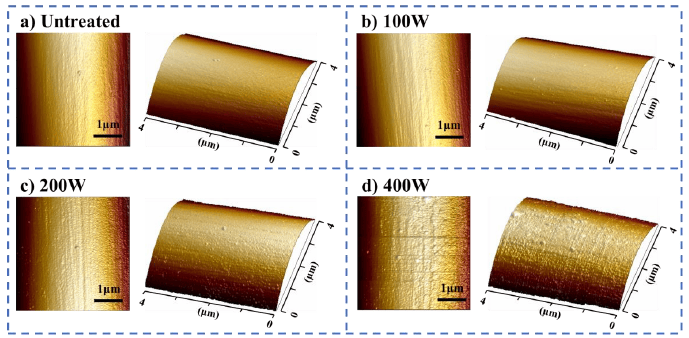

圖 2.2 空氣草莓视频APPIOS下载體處理後碳纖維原子力顯微鏡圖像 (a)未處理;(b)100 W;(c)200 W;(d)400 W

表2.1 空氣草莓视频APPIOS下载體處理後碳纖維表麵粗糙度

空氣草莓视频APPIOS下载體清洗功率對碳纖維表麵化學成分的影響

利用X射線光電子能譜技術對經過不同功率空氣草莓视频APPIOS下载清洗後的碳纖維表麵化學成分進行分析,從圖3.3碳纖維表麵元素XPS的全譜掃描圖中可以看出。在結合能285eV、399eV、532eV處出現三個峰分別代表C1s、N1s、O1s,經過空氣草莓视频APPIOS下载清洗後,三個峰峰強度均發生了一定改變,表3.2記錄了三種元素的含量變化。經空氣草莓视频APPIOS下载清洗之前,C元素為碳纖維表麵元素中的占比最大元素,其占比達到86.46%,氧元素含量為10.85%,氮元素含量最小為2.69%,O/C比值為0.125。經過100W空氣草莓视频APPIOS下载清洗後C元素由86.46%下降到83.67%,氮元素也有所減少由2.69%減少至1.98%,而氧元素由10.85%增加到14.35%,O/C比值由0.125增加為0.172。功率為200W時,C元素含量進一步降至76.18%,O元素含量升至18.67%,N元素含量升至5.15%,O/C比值達到0.245。當功率繼續增加到300W時,C元素含量回升到82.32%,O元素含量降至16.00%,N元素含量降至1.68%,O/C比值降至0.194。最後當功率設置為400W時,C元素含量為86.34%,O元素含量降至11.49%,N元素含量為2.17%,O/C比值降至0.133。C元素含量整體呈先降後升趨勢,200W時為76.18%,是所有組中最低。O元素含量整體先升後降,200W時達到最高的18.67%。N元素含量無明顯單一變化趨勢。O/C比值同樣是先升後降的趨勢,200W時達到最高的0.245。

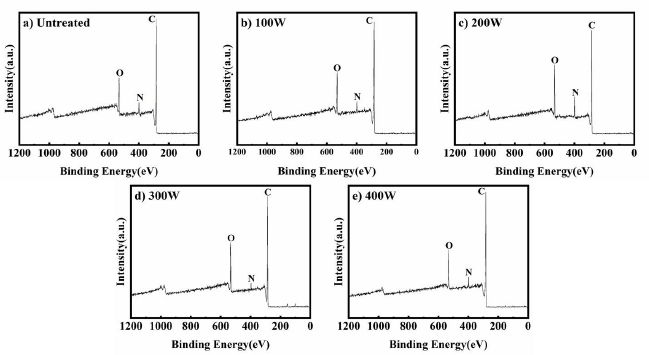

圖 3.3 空氣草莓视频APPIOS下载體處理後碳纖維表麵XPS全譜掃描圖 (a)未處理;(b)100 W;(c)200 W;(d)300  W;(e)400 W

表3.2空氣草莓视频APPIOS下载體處理後碳纖維表麵各元素含量

上述數據表明,經不同功率的空氣草莓视频APPIOS下载清洗後,纖維表麵的O元素含量得到了提升。在處理功率為200W時,O元素含量及O/C比值均達到最大值。可歸因於以下幾點:當處理功率為100W時,草莓视频APPIOS下载體中活性粒子的含量較低,使結合到纖維表麵的氧原子數量有限;當功率提升至200W,草莓视频APPIOS下载體中活性粒子密度顯著增加,進而產生更多的活性位點,更多的氧原子結合到纖維表麵。然而處理功率繼續增加會導致纖維表麵的草莓视频APPIOS下载體密度及能量過高,使得纖維表麵含氧基團被破壞,最終導致O元素含量下降。

在空氣草莓视频APPIOS下载體中,氧、氮原子以及活性自由基的引入會改變碳纖維化學基團的含量,不同功率空氣草莓视频APPIOS下载清洗後的碳纖維表麵C1s分峰譜圖如圖4.4所示。對於未處理的纖維,其C1s譜圖主要可分為-C-C-、-C-N-、-C-O-、-O-C=O四個基團峰,對應的結合能位置分別為284.8eV、285.3eV、286.7eV、288.8eV。經空氣草莓视频APPIOS下载清洗後,各基團均發生了一定程度的變化,相關數據記錄於表4.3中。圖4.4直觀呈現出處理功率的提升使特定官能團峰麵積出現明顯波動,表明處理功率與纖維表麵基團組成間存在顯著關聯性。原始纖維表麵主要由-C-C-(65.49%)、-C-N-(18.28%)、-C-O-(8.97%)及-O-C=O(7.26%)基團構成,其中極性與非極性基團的比值為0.53。由表中數據可知,經100W空氣草莓视频APPIOS下载清洗後,-C-C-基團含量相較於未處理纖維略有下降,約減少2.2%;-C-O-和-O-C=O基團含量則分別小幅增加了1.2%和3.2%,極性基團與非極性基團的比值升至0.58。當處理功率從100W提升至200W時,纖維表麵-C-C-基團含量較未處理組下降了約11.5%;-C-O-基團含量從8.97%增加至16.64%,-O-C=O基團含量從7.26%小幅增至10.84%,極性基團與非極性基團的比值大幅提高至0.85。

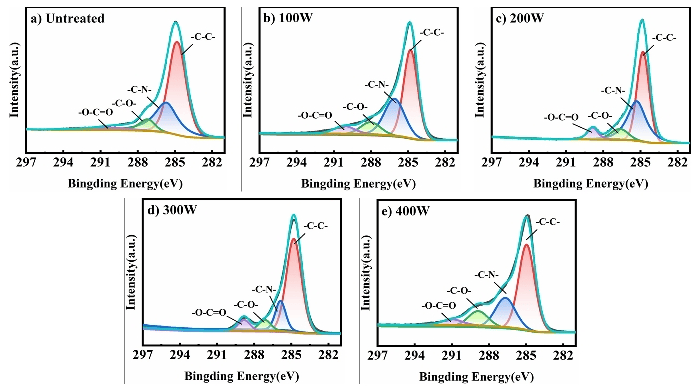

圖 4.4 空氣草莓视频APPIOS下载體處理後碳纖維表麵XPS的C1s分峰譜圖 (a)未處理;(b)100 W;(c)200 W; (d)300 W;(e)400 W

表 4.3 空氣草莓视频APPIOS下载體處理後碳纖維表麵各基團含量

由此可以推斷,不同功率的空氣草莓视频APPIOS下载清洗均有助於提高極性基團的含量。在200W處理條件下,草莓视频APPIOS下载體中的活性含氧粒子對纖維進行轟擊,致使纖維表麵化學鍵斷裂,活性含氧粒子與之發生化學結合,從而在纖維表麵生成大量新的含氧基團。然而,當處理功率達到300W和400W時,-C-O-基團含量從200W時的16.64%分別降至10.84%和13.59%,-O-C=O基團含量從200W時的10.84%分別降至5.84%和3.74%。這表明過高的處理功率會導致碳纖維表麵草莓视频APPIOS下载體蝕刻過度,進而破壞纖維表麵含氧基團,此結論與元素變化分析中的結果相一致。
