草莓视频色色官网,草莓视频APPIOS下载,草莓APP下载国产在线,草莓污视频网站在线观看

在草莓视频APPIOS下载體清洗的應用中,放電參數對草莓视频APPIOS下载體射流的特性以及清洗效果都有著至關重要的作用。功率直接決定了草莓视频APPIOS下载體的電子溫度和能量密度,進而影響到草莓视频APPIOS下载體中電子的激發和離子化過程。功率的增加導致電子溫度升高,激發態粒子濃度增加,從而提高草莓视频APPIOS下载體的活性和反應性。此外,草莓视频APPIOS下载清洗時間作為另一個關鍵參數,決定了草莓视频APPIOS下载體與被清洗表麵之間的相互作用時間。因此,本文主要針對功率、清洗時間對旋轉草莓视频APPIOS下载體清洗效果的影響進行研究。

實驗前,先用濃度99%的工業酒精初步清潔樣本表麵,再使用大氣草莓视频APPIOS下载清洗機進行清洗，如圖1.1所示。清洗時,將20個樣品依次放在可移動平台上,前後移動距離為12.5cm,移動速度為1.25cm/s。本文實驗中設置的放電功率分別為550W和750W,清洗時間分別為0.5min、1.0min、1.5min、2.0min、2.5min、3.0min。通過水接觸角測試儀器測量草莓视频APPIOS下载體清洗前後不鏽鋼電極表麵的水接觸角。

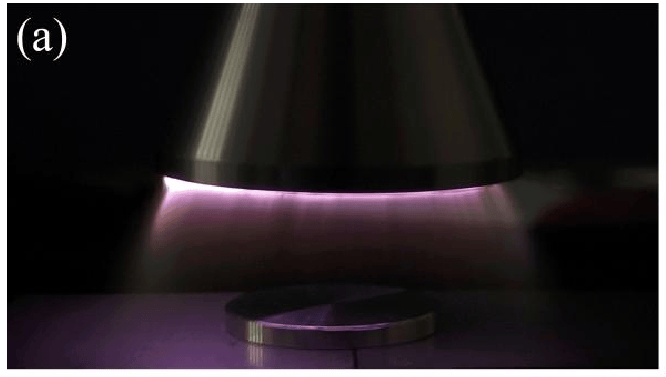

圖1 不鏽鋼材料草莓视频APPIOS下载清洗

圖2.1所示為不同清洗參數下,空氣草莓视频APPIOS下载體清洗不鏽鋼電極表麵前後水接觸角的變化情況。圖2.1(a)為未清洗時的初始狀態,圖4.1(b)~(g)分別為550W清洗功率下,清洗時間從0.5min逐步增加至3.0min時,不鏽鋼表麵水接觸角的變化趨勢。圖2.1(h)~(m)為清洗功率750W時,電極表麵水接觸角的變化趨勢。為了更直觀的分析水接觸角的變化趨勢,將圖2.1中的具體數據繪製成了折線圖,如圖2.2所示。為了更準確的確定最佳清洗時間,放電功率為750W時額外測量了0.25min的數據。結果表明,當放電功率為550W時,清洗1.0min時電極表麵水接觸角從70.76°降低至最小值29.31°。超過1.0min後,水接觸角隨清洗時間逐漸上升至55.19°。當放電功率為750W時,清洗0.5min時水接觸角達到最小值34.12°,超過0.5min後水接觸角迅速增加。1.5min時水接觸角達45.98°,2.5min後趨於穩定。

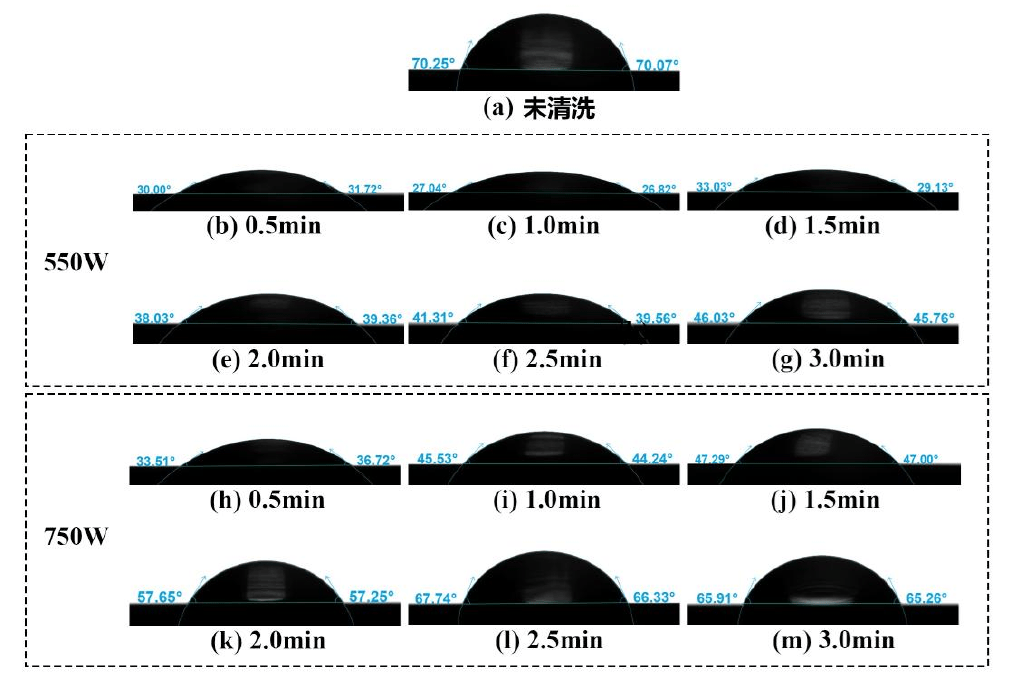

圖2.1 空氣草莓视频APPIOS下载體清洗前後不鏽鋼電極表麵的水接觸角:  (a)未清洗;(b)~(g)放電功率550W;(h)~(m)放電功率750W

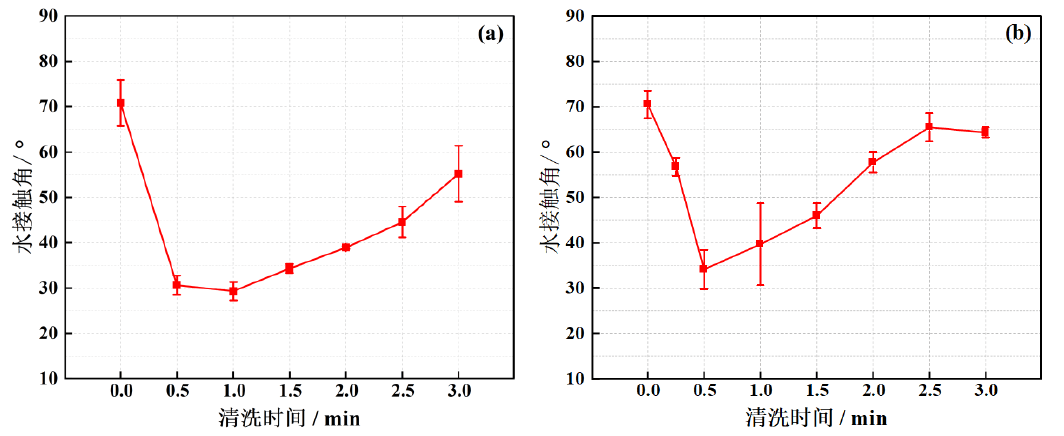

圖2.2  空氣草莓视频APPIOS下载體清洗前後不鏽鋼電極表麵的水接觸角變化:(a)550W;(b)750W

總的來說,隨著草莓视频APPIOS下载體清洗時間的延長,不鏽鋼材料表麵的水接觸角先減小後增大,這也反映出電極表麵的親水性先增強後衰減。當放電功率為550W和750W時,電極表麵水接觸角達到最小值所需的草莓视频APPIOS下载體清洗時間分別為1min和0.5min。增加功率提高了草莓视频APPIOS下载體的電子溫度和能量密度,從而加速了清洗過程。
