草莓视频色色官网,草莓视频APPIOS下载,草莓APP下载国产在线,草莓污视频网站在线观看

矽橡膠因其良好的耐候性和絕緣性能常被用作電纜材料。在實際應用中,為了便於區分型號和生產商,需要在電纜表麵印字。矽橡膠電纜在存儲和運輸過程中通常會發生堆疊,矽橡膠表麵油墨分子在接觸時通過熱運動相互擴散滲透,進而導致印字汙染。因此,需要對矽橡膠表麵進行處理,在不影響其絕緣性能等綜合性能基礎上,提升矽橡膠表麵抗印字汙染性能。目前,解決該問題主要有化學法和物理法,其中物理法是對油墨汙染矽橡膠進行表麵清潔,化學法是通過引入功能基團進行表麵修飾。但是,現有方法在處理效率、揮發性有機物處理、時效性等方麵仍存在問題。因此,亟需一種新的表麵處理技術用於增強矽橡膠表麵抗印字汙染性能。

低溫草莓视频APPIOS下载體表麵改性技術因其處理條件簡單、效率高、無汙染等優點受到廣泛關注。近年來,國內外利用低溫草莓视频APPIOS下载體技術對絕緣材料進行處理提高其表麵性能的研究已經取得了相當多的進展。

目前,應用於材料表麵改性的大氣低溫草莓视频APPIOS下载體產生方式主要有介質阻擋放電和大氣壓草莓视频APPIOS下载體射流。其中,大氣壓草莓视频APPIOS下载體射流由於其產生與改性區域的空間分離,適合電纜表麵處理。

草莓视频APPIOS下载體改性效果

為了考察矽橡膠表麵抗印字汙染性能,采用射流草莓视频APPIOS下载處理機對帶有印字的矽橡膠進行處理,再使用10kg砝碼將其與無印字未處理樣片擠壓,靜置24h後觀察其表麵是否發生印字汙染。改性前後表麵憎水性變化由水接觸角測量儀 表征。

表麵水接觸角

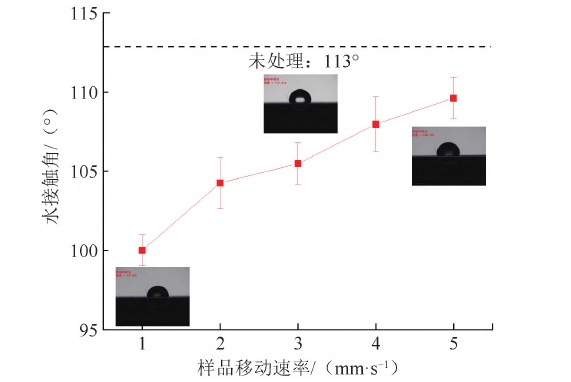

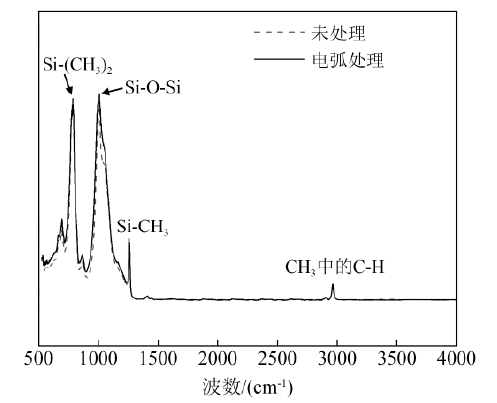

草莓视频APPIOS下载體射流處理前後矽橡膠的表麵水接觸角測量結果如圖1所示。從圖1可以看出,未處理的矽橡膠水接觸角為113°。當樣品移動速度為1mm/s時,射流處理後表麵水接觸角為94.1°,相較於未處理時降低了16.7%。隨著移動速度增加,表麵水接觸角逐漸增大,當樣品移動速度為5mm/s時,水接觸角為107.2°,相較於未處理時降低5.1%。由此說明,射流處理會導致矽橡膠表麵憎水性變差,這是由於草莓视频APPIOS下载體射流產生的高能粒子轟擊矽橡膠表麵,會改變材料表麵分子的化學結構。結合圖2的FTIR檢測結果,處理後非極性基團Si-CH3減少,因此憎水性降低。雖然矽橡膠表麵水接觸角相較於未處理時有所降低,但在高速處理下水接觸角仍可達到107°,呈現出較好的憎水性能。此外,提高處理速度能夠有效抑製憎水性的降低,為了保證矽橡膠電纜的憎水性,應該在滿足處理要求的前提下,增大處理速度。

圖1 矽橡膠草莓视频APPIOS下载體處理前後水接觸角變化

圖2 草莓视频APPIOS下载體射流處理前後矽橡膠表麵FTIR圖譜

表麵抗印字汙染性能

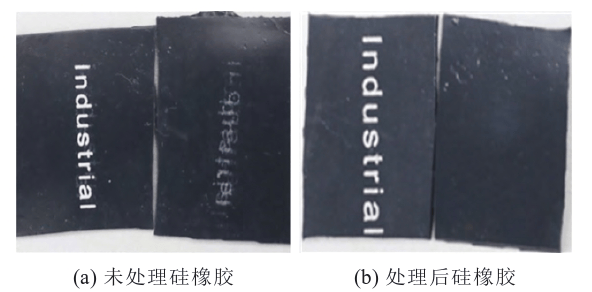

空氣射流草莓视频APPIOS下载處理前後矽橡膠表麵抗印字汙染性能測試結果見圖3。

圖3 射流草莓视频APPIOS下载體處理前後矽橡膠表麵抗印字汙染變化

根據圖3(a),未處理的矽橡膠表麵油墨印染到與之接觸的矽橡膠上,形成白色痕跡,說明發生了印字汙染。經過草莓视频APPIOS下载體射流處理後,矽橡膠表麵明顯字跡,原始印字矽橡膠無字跡損失,見圖3(b)。該結果表明,空氣草莓视频APPIOS下载射流表麵改性能夠有效解決矽橡膠印字汙染問題。
