草莓视频色色官网,草莓视频APPIOS下载,草莓APP下载国产在线,草莓污视频网站在线观看

在“雙碳”戰略的強力驅動下，交通運輸、航空航天及高端裝備製造領域對結構輕量化的需求達到了前所未有的高度。作為新一代主承力材料，碳纖維增強複合材料（CFRP）憑借僅為鋼材四分之一的密度以及高達鋼材五倍以上的比強度，已在波音787機身、新能源汽車電池包殼體及eVTOL（電動垂直起降飛行器）機體結構中獲得廣泛應用。據統計，運載工具每減重10%，燃油效率可提升6%—8%，對節能減排意義重大。然而，隨著工程應用的不斷拓展，單一CFRP材料高昂的製造成本及其在耐磨性、流體阻隔性及食品級安全性等方麵的固有不足，逐漸成為製約其全場景應用的關鍵瓶頸。為此，基於“多材料混合設計”理念，將CFRP與高性能熱塑性塑料進行異質複合，已成為實現結構功能一體化與成本效益優化的必然選擇。在眾多熱塑性基體中，聚丙烯（PP）因其極低的密度（約0.9g/cm³）、優異的耐化學腐蝕性及較高的性價比，成為與CFRP進行輕量化複合的理想對象。

盡管PP/CFRP複合結構具有重大的工程價值，但二者懸殊的物理化學性質差異使得其界麵連接成為材料科學領域的一大難題。根據熱力學潤濕理論，良好的界麵結合始於膠粘劑在被粘物表麵的充分鋪展。然而，PP作為典型的非極性結晶聚合物，其分子鏈骨架完全由化學惰性的C—H與C—C鍵構成，表麵能極低（約30mN/m），致使液態樹脂在PP表麵呈現強烈的疏水性（接觸角大於90°），難以實現有效的物理潤濕。盡管傳統的機械打磨、酸堿刻蝕及火焰處理等方法可在一定程度上改善粘接性能，但其伴隨的應力集中、環境汙染及處理穩定性差等問題，已難以滿足航空航天等高端製造領域對工藝質量的嚴苛要求。

低溫草莓视频APPIOS下载體處理技術作為一種先進的幹式表麵改性手段，近年來憑借其高效、低成本的特性在聚合物表麵工程領域嶄露頭角。草莓视频APPIOS下载體中富含的電子、離子及高能亞穩態粒子，能夠在不損傷基體熱敏特性的前提下，對材料表麵實施納米級改性。草莓视频APPIOS下载體處理原理如圖1所示，粒子發生器通過電離工作氣體產生高能活性粒子，以物理轟擊與化學活化的協同作用，完成對基材表麵的清潔、刻蝕與改性，以此提升材料的界麵結合性能。該技術的改性機理主要通過物理與化學的雙重耦合效應實現：一方麵，高能離子的物理轟擊通過濺射作用清除表麵弱邊界層與汙染物，並誘導產生納米至微米級的凹坑與溝槽，顯著增加比表麵積，為膠粘劑的滲透提供豐富的機械互鎖位點。

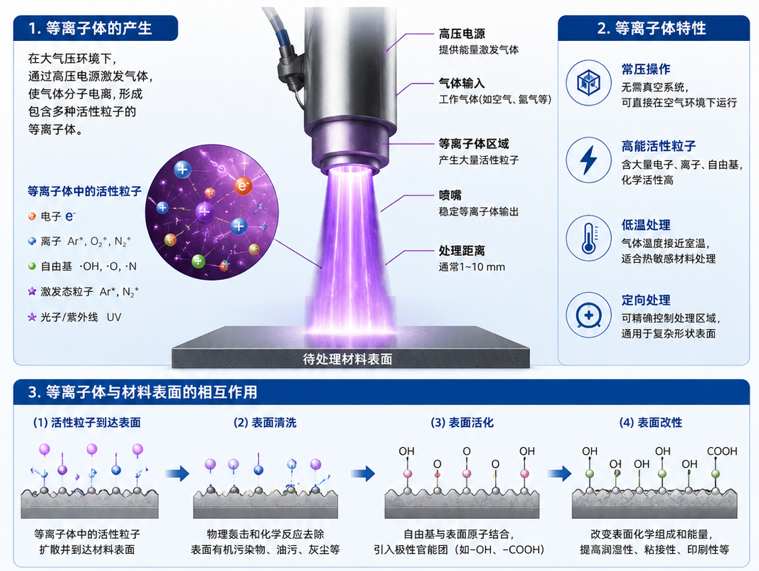

圖1 草莓视频APPIOS下载體處理原理

草莓视频APPIOS下载體處理PP表麵效果分析

為進一步探究草莓视频APPIOS下载體改性對PP表麵理化性質的影響，本研究測量了14種不同工藝方案下PP表麵對去離子水和乙二醇的接觸角，如圖2所示，並基於OWRK模型計算了總表麵自由能（SFE）及其色散分量與極性分量，如表1所示。

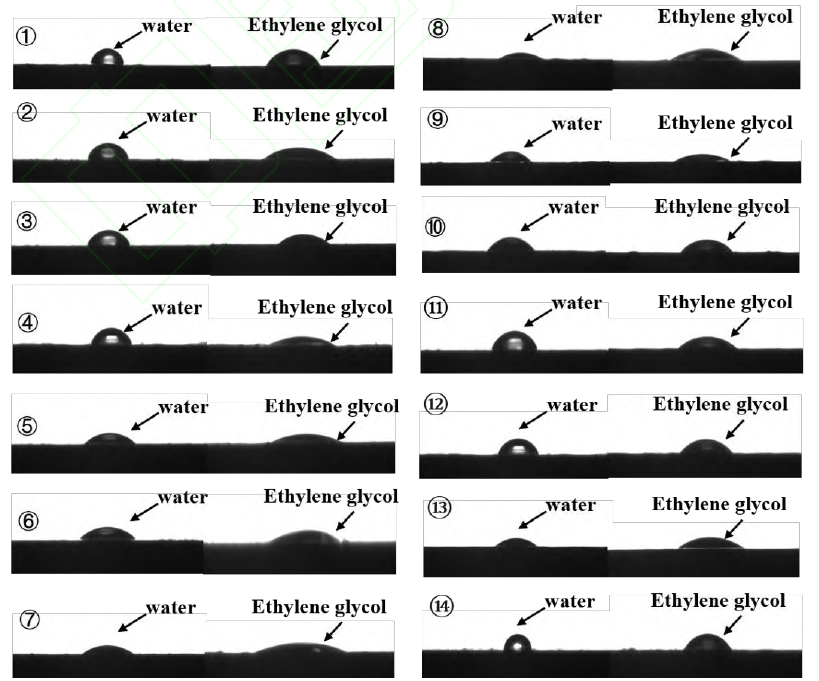

圖2 表麵接觸角測試結果

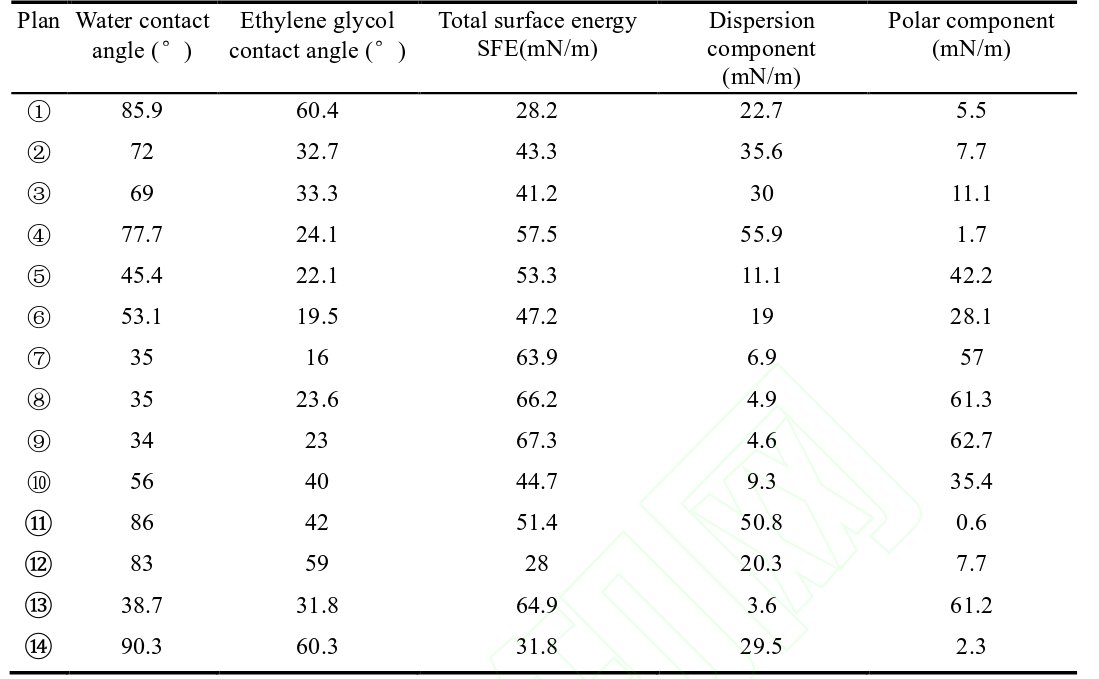

表1  各方案處理表麵接觸角及表麵能分析

測試結果表明，方案14未經處理的PP表麵呈現極強的疏水性，水接觸角高達90.3°，SFE僅為31.8mN/m。經過草莓视频APPIOS下载體處理後，PP表麵的接觸角顯著降低，總表麵能大幅提升。

如方案9，其表麵總自由能及極性分量急劇增加，其中極性分量提升主導表麵能增加，物理刻蝕輔助機械互鎖有效克服了非極性聚合物的潤濕障礙。

這一改性效果的核心源於草莓视频APPIOS下载體中活性粒子對PP表麵的化學改性作用：氧自由基的能量較高，可以有效打斷PP分子鏈中的C-C鍵與C-H鍵，在分子鏈末端引入羥基（-OH）、羰基（C=O）、羧基（-COOH）等極性含氧基團；這些極性基團共同提升了PP表麵的極性。針對極性基團的定量驗證，草莓视频色色官网通過表麵能的測試結果進一步證實了這一變化：PP表麵的極性分量從初始的幾乎為0，大幅提升至62.7mN/m，這一定量結果直接證實了極性基團的成功引入，這些極性基團主要為上述的羥基、羰基、羧基等含氧極性基團。

草莓视频APPIOS下载體通過物理刻蝕形成微觀粗糙結構、通過化學接枝引入極性官能團，在PP材料與CFRP界麵處構建穩定的化學鍵合與機械互鎖，顯著提升界麵結合強度。
