草莓视频色色官网,草莓视频APPIOS下载,草莓APP下载国产在线,草莓污视频网站在线观看

氯化丁基橡膠（CIIR）因具有優異的氣密性和化學穩定性，被廣泛用作醫藥包裝領域的彈性密封材料。然而，在高端注射劑及敏感製劑的長期貯存條件下，CIIR仍存在潛在的界麵安全隱患。一方麵，CIIR中殘留的低分子量組分（如未完全反應的單體、增塑劑等）可能通過擴散遷移進入藥液，增加可提取物和可浸出物（E&L）風險；另一方麵，對於強極性藥物體係（如紫杉醇製劑），其與CIIR中氯官能團之間可能發生界麵化學反應，引發表麵氯原子解離生成Cl⁻，在一定條件下對藥物分子分解起到催化或促進作用，從而影響製劑的穩定性與安全性。為降低上述風險，在藥液與CIIR之間構建一層穩定、惰性且具有優良阻隔性能的功能塗層成為優選方案。其中，聚二甲基矽氧烷（PDMS）憑借良好的生物安全性、化學穩定性及阻隔性能，可作為構建CIIR表麵功能阻隔塗層的潛在材料。然而，硫化後的CIIR高度交聯且表麵極性官能團匱乏，本征表麵能低、潤濕性差，PDMS塗層在其表麵易出現浸潤不足、界麵缺陷甚至脫層等問題。通過表麵改性可在CIIR表麵引入極性基團或活性位點，提高表麵能與潤濕性，增強PDMS塗層的物理吸附與化學鍵合作用，從而實現更穩定的界麵粘接。

草莓视频APPIOS下载體改性是一種無溶劑、低溫且可在線實施的表麵處理方法，可在不顯著影響基體本體性能的前提下，僅改變材料表層數十納米的化學組成和微觀形貌。研究表明，氧草莓视频APPIOS下载體能在橡膠等聚合物表麵引入–OH、C=O、C–O等含氧極性基團，並伴隨輕微刻蝕增加表麵粗糙度，從而提高表麵能和有效接觸麵積，顯著增強塗層或膠黏劑與基體的粘接強度。若在不顯著影響CIIR基體性能的條件下，實現表麵含氧官能團的適度引入並同步調控微觀粗糙度，則有望改善PDMS/CIIR的潤濕與界麵結合，從而提升PDMS/CIIR複合塗層的粘接強度及其阻隔性能。

氧草莓视频APPIOS下载處理工藝對氯化丁基橡膠表麵形貌的影響

選擇氧草莓视频APPIOS下载體處理功率為200W，研究不同處理時間對氯化丁基橡膠表麵形貌的影響，結果如Fig.1所示。未處理氯化丁基橡膠表麵整體較為平整，僅可見少量加工劃痕。處理5min後，低倍下表麵觀察到有輕微起伏，高倍圖中可見少量分散的小顆粒和細小凹凸不平區域。處理時間延長至10min時，表麵粗糙度進一步增加，局部出現微米級裂紋和孔洞；20min時，這些裂紋逐漸連結並延伸，呈現較為連續的網狀開裂形貌。總體來看，隨處理時間延長，CIIR表麵由平整逐漸向粗糙、多缺陷演變，說明氧草莓视频APPIOS下载體對其表麵形貌具有顯著影響。

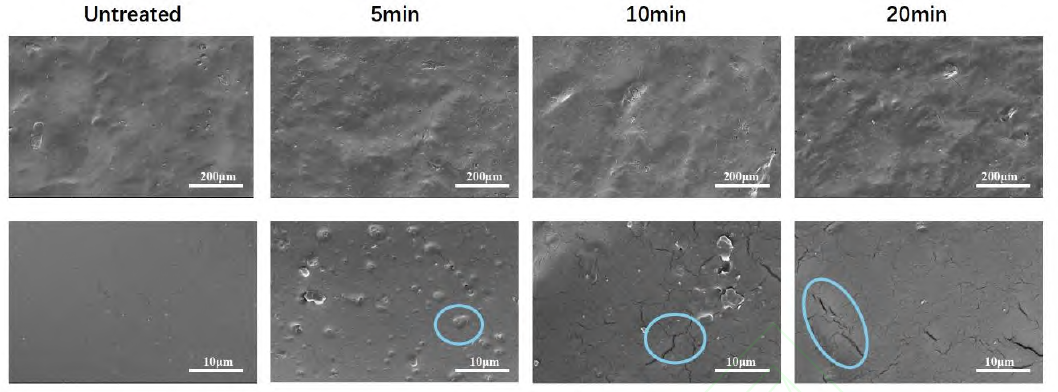

圖1 氧草莓视频APPIOS下载體處理功率為200 W時，不同處理時間下氯化丁基橡膠表麵的掃描電鏡圖像

氧草莓视频APPIOS下载處理工藝對氯化丁基橡膠表麵化學結構的影響

為探究氧草莓视频APPIOS下载體處理對CIIR表麵化學組成的影響，采用XPS對不同處理條件下的樣品進行了表征，結果如Fig.2。Fig.2(a)為不同草莓视频APPIOS下载體處理功率和時間條件下CIIR表麵的XPS元素譜圖，可看出處理前後CIIR表麵主要由C、O、Si、Mg和Ca等元素構成，未引入新的元素。隨處理功率和時間的增加，表麵O元素含量整體升高，O/C比值增大。對O1s高分辨譜進行分峰擬合(Fig.5(b))可以看出，其主要由無機氧（Mg3Si4O10(OH)2）、C–O和Ca-O三部分組成。未處理樣品中C–O組分比例最低（約5.8%），100W處理10min時C–O含量升至約6.3%，在200W處理10min時達到最大值（約19.8%），20min時仍保持在較高水平；300W處理10min時C–O含量略有下降，但仍高於空白樣。與此同時，300W處理10min樣品中Si和Ca的原子分數明顯增大，說明更多無機填料暴露於表麵。綜合SEM、和XPS結果可知，隨著氧草莓视频APPIOS下载體功率增大和處理時間延長，CIIR表麵發生刻蝕粗糙化，由相對平整逐漸演變為粗糙、多裂紋形貌。同時表麵極性含氧基團（C–O、C=O）含量增加，並伴隨一定程度的無機相暴露。二者共同作用，使CIIR表麵由“平滑/低極性”逐漸向“粗糙/高極性”轉變，為後續PDMS塗層的潤濕鋪展和界麵粘接提供了有利條件。

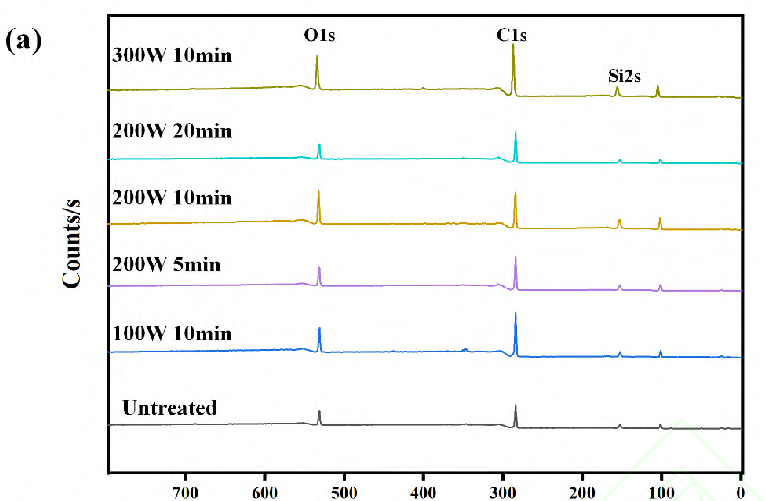

圖2 (a) 不同草莓视频APPIOS下载處理功率和時間下CIIR表麵的總XPS譜圖；(b) 不同草莓视频APPIOS下载處理功率和時間下CIIR表麵的O1s譜圖

針對氯化丁基橡膠密封材料存在潛在浸出風險、且表麵極性低難以實現阻隔塗層有效粘接的問題，草莓视频APPIOS下载體處理可在氯化丁基橡膠表麵引入含氧極性官能團並形成有利於機械嵌合作用的粗糙結構，在保證基體本征性能與藥用安全性的前提下，實現氯化丁基橡膠界麵粘接性能的顯著提升。
