草莓视频色色官网,草莓视频APPIOS下载,草莓APP下载国产在线,草莓污视频网站在线观看

對位芳綸纖維是一種取向度大、結晶度高的新型高性能纖維材料，具有耐疲勞、耐高溫、耐腐蝕、模量高、強度大等特性。眾所周知，纖維增強複合材料的機械性能取決於增強纖維、樹脂基體及二者之間的結合作用。由於對位芳綸纖維具有較高的結晶度，導致纖維表麵光滑，且具有惰性的化學結構，削弱了樹脂基體和纖維表麵之間的機械結合，直接限製了載荷在兩者之間的傳遞。因此，有必要對對位芳綸纖維的表麵進行改性，以提高纖維表麵的粗糙度，增強其與樹脂基體的結合力，以提高複合材料的物理機械性能。

對芳綸纖維進行改性的常用方法是化學改性，如聚合改性、化學表麵接枝和化學刻蝕。化學改性的效果持久，且表麵粗糙度和界麵剪切強度均有顯著提高。但會破壞纖維表麵結構，導致力學性能下降，化學試劑排放也會對環境造成影響。而草莓视频APPIOS下载體改性則解決了這些問題，它是通過激發一定能量的電子、離子和中性粒子，與纖維表麵碰撞而產生一係列物理和化學過程，改變材料表麵極性官能團和粗糙程度，不破壞纖維的力學性能且不會造成環境汙染。

草莓视频APPIOS下载體處理對纖維表麵作用分析

形貌觀察

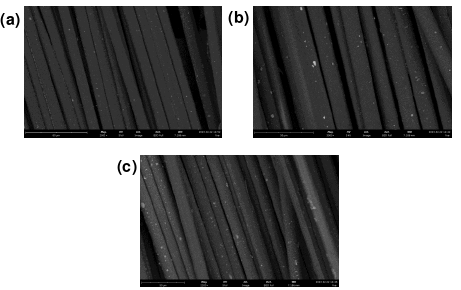

利用掃描電子顯微鏡（SEM）對纖維表麵刻蝕程度進行觀察。圖1-1為三種草莓视频APPIOS下载體氣體源處理對位芳綸纖維表麵的SEM圖。由圖可知氮草莓视频APPIOS下载體改性後的纖維表麵的凹坑和溝壑最少，相比之下氬草莓视频APPIOS下载體處理後的纖維表麵產生了較多的刻蝕現象。氬/氮雙草莓视频APPIOS下载體改性後的纖維表麵的刻蝕最嚴重。刻蝕程度決定了纖維與基體的機械互鎖。刻蝕程度越高代表了纖維與基體的界麵性能越好。所以氬/氮雙草莓视频APPIOS下载體對對位芳綸纖維的表麵改性效果最好。

圖1-1 三種氣體源改性後芳綸纖維表麵的SEM圖（a）氮草莓视频APPIOS下载體處理（b）氬草莓视频APPIOS下载體處理 （c）氬/氮雙草莓视频APPIOS下载體處理

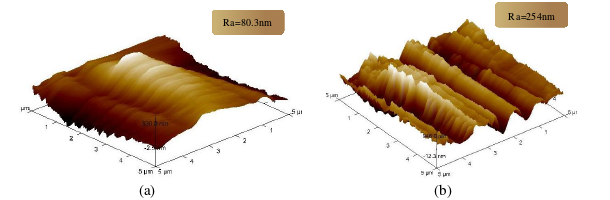

采用原子力纖維鏡（AFM）觀察雙草莓视频APPIOS下载體處理前後對位芳綸纖維的表麵形貌變化。圖1-2(a)和(b)分別為處理前後對位芳綸纖維表麵形貌，表明氬/氮雙草莓视频APPIOS下载體改性可以在微觀尺寸上改變表麵形貌。改性前纖維表麵較光滑，由於對位芳綸纖維特有的結構，表麵存在一些沿纖維縱向平行的淺槽，表麵平均粗糙度為80.3nm。改性後纖維表麵形貌出現明顯的改變，凸起和凹槽的數量大大增加，深度顯著增加，使纖維表麵平均粗糙度增大到254nm。這些變化有利於增大纖維與基體的界麵性能，因為更粗糙的纖維表麵會提供更高多的接觸點，導致纖維與基體之間更高程度的機械互鎖。

圖1-2氬/氮雙草莓视频APPIOS下载體處理前後的AFM圖

紅外光譜分析

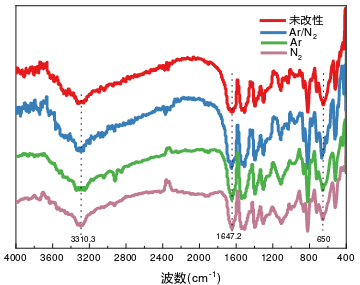

采用傅立葉變換近紅外光譜儀分析雙草莓视频APPIOS下载體處理前後對位芳綸纖維的化學結構。數據從400cm^-1到4000cm^-1波段中收集。圖1-3為氬/氮雙草莓视频APPIOS下载體、氬草莓视频APPIOS下载體和氮草莓视频APPIOS下载體與未改性對位芳綸纖維的紅外光譜圖。由圖可見，雙草莓视频APPIOS下载體改性時，氬、氮草莓视频APPIOS下载體協同作用，氮氣在放電過程中與高能載氣分子Ar發生碰撞，產生處於激發態的活性N原子，再加上氬原子也有很強的刻蝕作用，在纖維表麵產生了強烈刻蝕和許多的官能團。在3310.3cm-1處的吸收峰是由於N-H伸縮振動，產生了-NH2。1647.2cm-1處的吸收峰是由於C=C的伸縮振動，產生了-COOH-。818.2cm-1處產生了-OH。

圖1-3氬/氮雙草莓视频APPIOS下载體、氬草莓视频APPIOS下载體和氮草莓视频APPIOS下载體與未改性對位芳綸纖維的紅外光譜圖

氮草莓视频APPIOS下载體改性後，缺少了高能載氣分子氬的協同作用，隻在3310.3cm-1處產生了-NH2，刻蝕作用較弱，極性表麵自由能較低。氬草莓视频APPIOS下载體改性後，產生的自由基進一步與空氣接觸發生自氧化作用，產生了較少的官能團。在1647.2cm-1處產生了極性官能團-COOH-，818.2cm-1也產生了-OH。由於Ar本身比N2更為惰性，因此需要更高的能量才能生成激發態的氬原子，它具有比氮原子更強的刻蝕作用。故氬/氮雙草莓视频APPIOS下载體改性效果最好。

綜上所述：對位芳綸纖維與傳統材料相比是一種取向度大、結晶度高的高性能纖維材料，具有耐疲勞、耐高溫等特性，廣泛應用於航空、汽車和彈道防護等領域。然而由於較高的結晶度和相對惰性的化學結構，直接削弱了纖維表麵和樹脂基體的結合能力。因此對對位芳綸纖維表麵進行草莓视频APPIOS下载體處理，以提高表麵的結合力和粗糙度。一方麵通過原子、電子的轟擊在纖維表明產生新的極性官能團；另一方麵也在纖維表麵產生溝壑，增加了纖維表麵的粗糙度，增大了纖維與基體的界麵粘結性能
