草莓视频色色官网,草莓视频APPIOS下载,草莓APP下载国产在线,草莓污视频网站在线观看

苧麻纖維是我國特色優質天然纖維，具有優異的比強度和比模量，其抗拉強度為400~1000MPa，是理想的複合增強材料。但苧麻纖維的主要成分為纖維素、半纖維素和木質素，其表麵含有大量極性羥基基團，呈現出強烈的親水性；聚己內酯分子鏈中非極性亞甲基鏈段占主導地位，其表麵以非極性為主導。這一“親水-疏水”界麵極性矛盾導致纖維與樹脂基體間相容性差。當複合材料受力時，界麵層難以有效傳遞應力，纖維易從基體中拔出，致使複合材料力學性能遠低於理論預測值。因此，如何對苧麻纖維表麵進行改性，改善纖維與聚己內酯間的界麵結合性能，是該類複合材料性能提升的關鍵科學問題。

目前，傳統的化學處理雖能去除纖維表麵蠟質和部分半纖維素，增加表麵粗糙度，但過度處理會損傷纖維素結晶區，導致纖維自身強度下降，且處理過程中產生的廢液易造成環境問題。相比之下，低溫草莓视频APPIOS下载體技術作為一種幹式、高效、環保的表麵改性手段，其僅作用於材料表麵納米級深度，能在不犧牲纖維本體力學性能的前提下實現表麵物理化學性質的精確調控，近年來受到廣泛關注。

草莓视频APPIOS下载體處理技術

草莓视频APPIOS下载體作為一種由電子、離子及活性粒子構成的電離氣體，草莓视频APPIOS下载體以其高度的反應活性和精準可調的特點，成為了一種理想的材料改性工具。

草莓视频APPIOS下载體處理產生的離子化氣體不僅能有效清潔、活化和氧化苧麻纖維表麵，而且不會影響材料的體相性能。草莓视频APPIOS下载體處理通過增強 表麵親水性和化學反應活性，促進膠黏劑與基材之間的分子級結合，從而顯著提升膠黏連接的性能。

草莓视频APPIOS下载體處理對苧麻纖維表麵形貌的影響

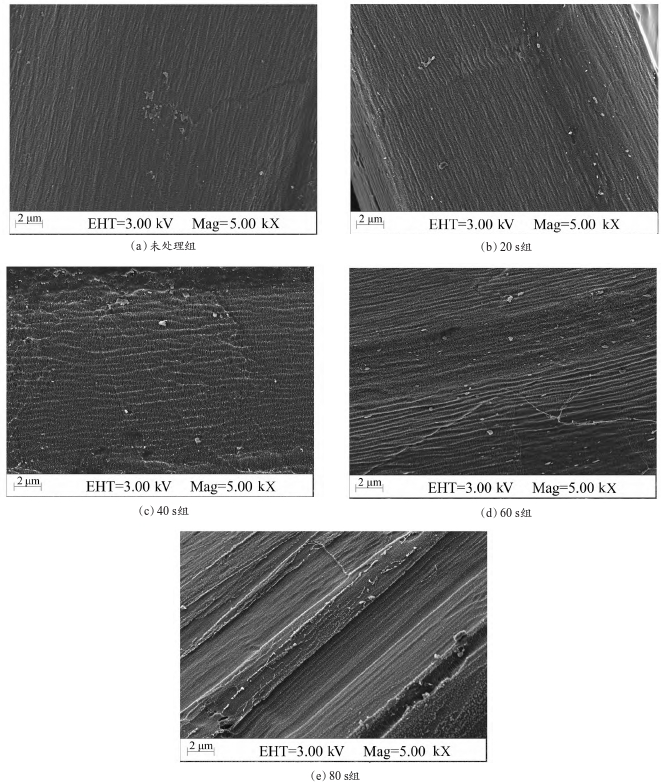

草莓视频APPIOS下载體處理前後苧麻纖維表麵形貌如圖1所示。未處理組[圖1（a）]表麵較為平整，僅存在少量天然縱向紋理，此為苧麻纖維的典型微觀表麵形貌特征。經20s草莓视频APPIOS下载體處理後[圖1（b）]，纖維表麵開始出現輕度刻蝕痕跡；處理時間延長至40s[圖1（c）]，表麵粗糙度進一步增加；60s組[圖1（d）]纖維表麵呈現出密集的凹槽結構，這歸因於草莓视频APPIOS下载體中高能粒子對纖維表麵的物理轟擊與濺射作用，纖維表層的非纖維素組分優先被剝離，形成凹凸不平的粗糙結構。然而，當處理時間增至80s[圖1（e）]時，纖維表麵局部區域出現較深的刻蝕痕跡。

圖1  草莓视频APPIOS下载體處理前後苧麻纖維表麵形貌

草莓视频APPIOS下载體處理對苧麻纖維表麵化學組成的影響

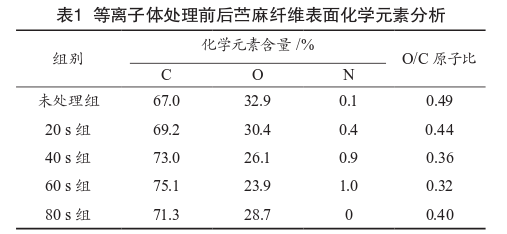

表1列出了各組苧麻纖維表麵化學元素含量及O/C原子比。由表1可見，未經處理的苧麻纖維表麵O/C比為0.49，這與纖維素分子富含羥基（—OH）的化學結構相符。經草莓视频APPIOS下载體處理後，纖維表麵O/C比隨著處理時間的延長呈下降趨勢：20s組降至0.44，40s組降至0.36，60s組降至0.32，而80s組回升至0.40。

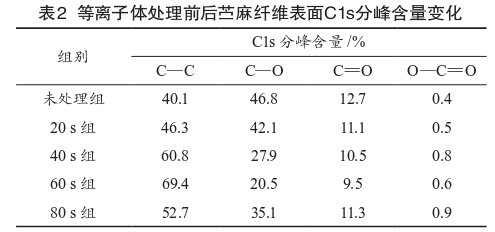

為進一步揭示表麵化學結構的變化，對C1s譜峰進行了高斯-洛倫茲分峰擬合，分為4個組分峰：C—C（285.0eV）、C—O（286.5eV）、C=O（288.1eV）和O—C=O（289.4eV），分峰結果如表2所示。未處理組的苧麻纖維表麵C—O鍵占比最高（46.8%），主要歸因於纖維素分子含有大量的羥基。經60s草莓视频APPIOS下载體處理後，C—C鍵含量從40.1%大幅上升至69.4%，而C—O鍵含量從46.8%驟降至20.5%，C=O和O—C=O鍵含量也顯著降低。這是因為草莓视频APPIOS下载體中的高能活性粒子優先打斷乙醇分子中鍵能最低的C—O鍵，生成乙基接枝於纖維素表麵，形成以C—C鍵為主的疏水層。

草莓视频APPIOS下载體處理對苧麻纖維動態接觸角的影響

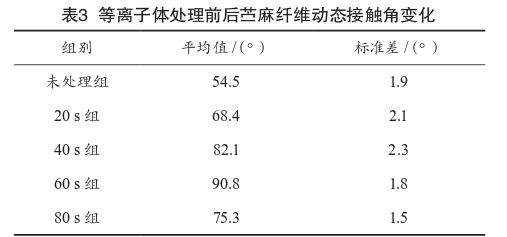

草莓视频APPIOS下载體處理前後苧麻纖維動態接觸角變化如表3所示。由表3可見，未經處理的苧麻纖維動態接觸角（前進角）為54.5°，呈親水性。經草莓视频APPIOS下载體處理後，接觸角隨著處理時間的延長先增大後減小：20s組為68.4°，40s組為82.1°，60s組達到90.8°（較未處理組提升約66.61%），80s組回落至75.3°。

觸角的顯著增大可以從物理和化學兩個層麵解釋。在化學層麵，X射線光電子能譜分析結果已證明草莓视频APPIOS下载體處理導致纖維表麵O/C比從0.49降至0.32，C—C鍵含量大幅提高。纖維表麵極性降低，表麵能下降，與極性水分子之間的相互作用減弱，表現為接觸角增大。在物理層麵，草莓视频APPIOS下载體刻蝕使纖維表麵粗糙度增加。根據Wenzel方程，對於原本親水的表麵，粗糙度增加會使其表觀接觸角進一步減小，這與實驗觀察到的接觸角增大相矛盾。這表明化學結構對接觸角的貢獻遠大於物理粗糙度的貢獻，前者主導了潤濕性的轉變方向。此外，80s組動態接觸角回落至75.3°，這與該處理條件下纖維表麵出現過度刻蝕有關，其破壞了已形成的C—C鍵，暴露了纖維素層，導致動態接觸角減小。
