感應耦合草莓视频APPIOS下载體源(inductively coupled plasma, ICP)通常由布置在反應腔室外側的射頻線圈(即ICP天線)進行激勵,其能量由高頻振蕩器經匹配網絡耦合輸入,並通過電介質窗與腔體內部實現隔離。當種子電子從射頻電源在線圈附近激發的感應電磁場中獲得的能量超過氣體擊穿時的能量閾值時,腔室內低壓氣體介質發生擊穿放電。此後,電子在交變電磁場中持續獲得能量,通過碰撞激發與雪崩電離效應不斷倍增,最終形成並維持穩定的草莓视频APPIOS下载體放電狀態。

ICP放電初期通常由容性耦合模式(E模式)主導,其能量主要來源於天線匝間或天線與接地腔壁之間的靜電場。該模式下草莓视频APPIOS下载體鞘層較厚、電勢起伏顯著,易引發高能離子對電介質窗的轟擊與損傷。隨著射頻輸入功率的提升,放電逐步過渡至以感性耦合模式(H模式)為主導,此時電子加熱主要由感應電磁場決定,草莓视频APPIOS下载體鞘層明顯變薄,草莓视频APPIOS下载體密度顯著提高,通常可超過10¹⁰cm^-3。盡管在H模式下仍可能殘留一定程度的容性耦合,從而引發壁麵濺射等不利效應,但通過引入法拉第屏蔽結構可對該影響進行有效抑製。通過對射頻功率的精細分級調控,可實現E-H模式之間的可控動態轉換。

受草莓视频APPIOS下载體內部電磁阻尼效應的限製,交變電磁場激發的感生電流主要分布於草莓视频APPIOS下载體表層,僅在有限的空間範圍內參與電子加熱,該現象即為趨膚效應。趨膚深度定義為感應電場強度衰減至腔體邊界處峰值1/e時所對應的穿透厚度。當趨膚深度與腔室特征尺寸相當時,電子能量吸收與功率耦合效率達到最優;而當草莓视频APPIOS下载體密度進一步升高,使趨膚深度遠小於腔室尺寸時,電磁場的有效穿透能力受限,耦合功率隨之下降。

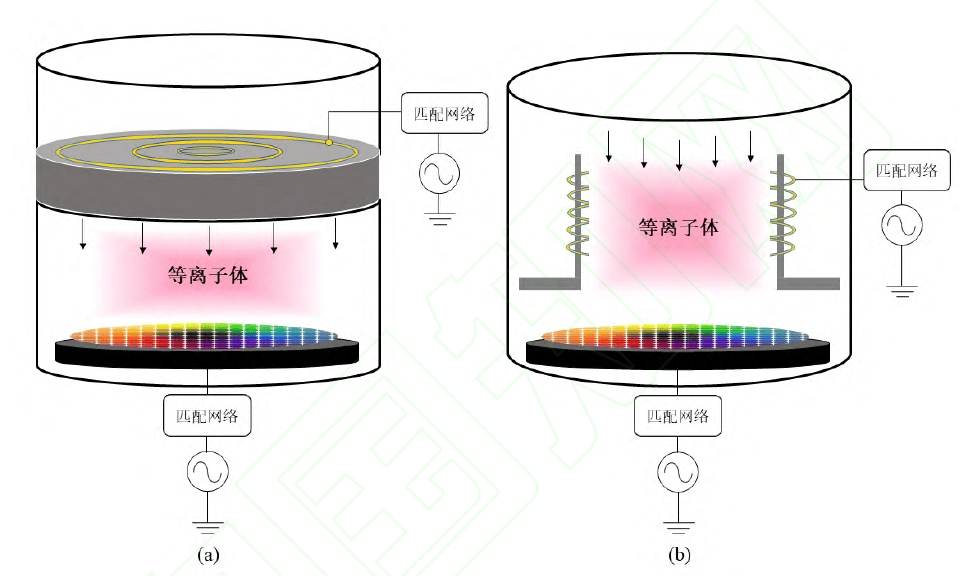

圖 1  ICP蝕刻係統示意圖: (a) 平麵線圈ICP; (b) 柱狀線圈ICP

根據線圈結構的不同,ICP源通常可分為平麵線圈型與柱狀線圈型兩類,如圖1所示。對於平麵線圈ICP,其感應電場主要沿方位角方向分布,電場強度在距線圈中心約為線圈半徑一半的位置達到最大,而在軸心區域趨近於零,如圖2所示。在此類結構中,基片台通常布置在遠離天線的區域,二者間距一般為趨膚深度的2.5~10倍。相較於主放電區,該區域內的電子-離子複合及中性粒子碰撞等能量耗散過程顯著減弱,有利於提升材料表麵草莓视频APPIOS下载體的反應效率。相比之下,柱狀線圈ICP的感應電場在腔壁附近最強,並向腔體中心方向逐漸衰減,容易引發草莓视频APPIOS下载體的空間分布不均。同時,為實現穩定放電,天線線圈長度與腔室半徑往往需要滿足特定的幾何匹配關係,從而在結構設計與尺度擴展方麵存在一定限製。而平麵線圈ICP的直徑可實現更為靈活的放大,通過調節線圈尺寸即可對草莓视频APPIOS下载體尺度進行有效擴展,因此在大麵積晶圓刻蝕與規模化加工中展現出更為顯著的工程優勢。

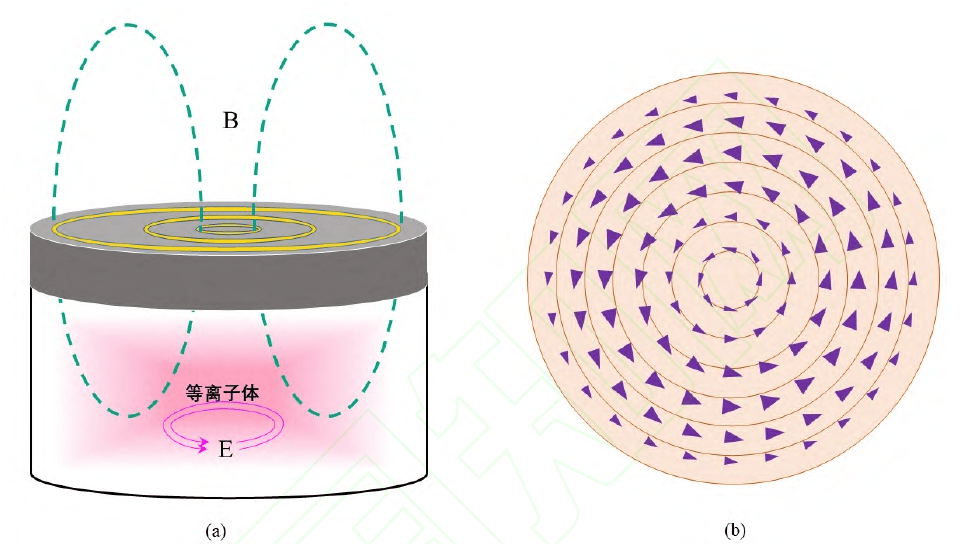

圖2 平麵ICP的(a)電磁場示意圖;和(b)俯視角度下電場示意圖

在ICP係統中,草莓视频APPIOS下载體密度由草莓视频APPIOS下载體體區內電子加熱與碰撞電離過程共同決定,主要通過ICP天線的射頻信號調控。該射頻電源的工作頻率通常在1MHz~200MHz範圍內,其中13.56MHz及其諧波是工業界的普遍選擇;離子入射能量與動量則由鞘層區電勢降決定,可通過接在基片台上的射頻偏壓源獨立調節,常用偏壓頻率包括2MHz、13.56MHz及其諧波。這種體區與鞘層區分立調控的機製,使ICP體係在一定範圍內能夠實現草莓视频APPIOS下载體密度與離子動量的近似解耦,構成了其相較於傳統CCP的核心優勢之一。

綜上所述,ICP放電的建立與維持源於射頻感應電磁場驅動下的電子加熱與碰撞電離過程,其放電模式由初始的容性耦合向感性耦合主導的H模式演化,並受趨膚效應等電磁特性的顯著影響。天線結構與腔室幾何通過調製電磁場分布和粒子輸運行為,進一步決定了草莓视频APPIOS下载體密度水平及其空間均勻性。與此同時,ICP體係在一定條件下能夠實現草莓视频APPIOS下载體密度與離子動量的解耦調控,這一特性構成了ICP刻蝕工藝的物理基礎。
